工廠SMT排風管及危險氣體監控系統 ------技術方案

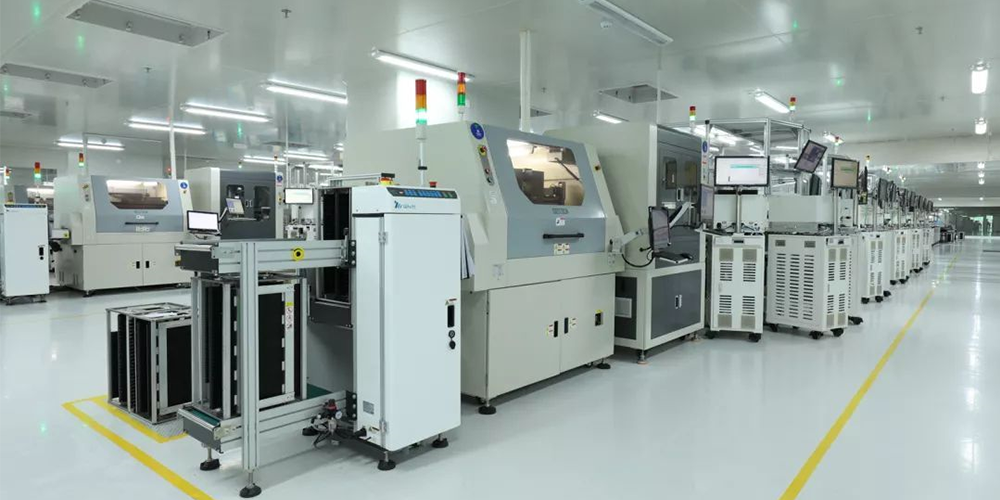

項目需求概述
-
監測回流爐排風管的風壓。
-
新裝氣體傳感器，監測可燃?xì)怏w和有毒氣體。
-
采集已有的氣體傳感器信號，接入網絡。
-
現場設置數據處理、顯示 、報警點。
-
通過局域網，MQTT協議，上傳風壓、氣體濃度數據至MES。
系統方案設計
-
風壓，及新增的氣體監測點，選擇無線產品，監測上傳數據。
-
在分布的集中監測點，各配置1臺報警終端。
-
報警終端無線讀取監測點上傳的數據，進行處理、顯示、報警；并將數據通過局域網，MQTT協議，上傳至MES。
-
原有的氣體傳感器，通過有線方式接入分布安裝的報警終端；支持RS485、DC4-20mA、DC0-5V、Ethernet等方式接入。
-
報警終端可通過Ethernet，和Wi-Fi方式，接入局域網。

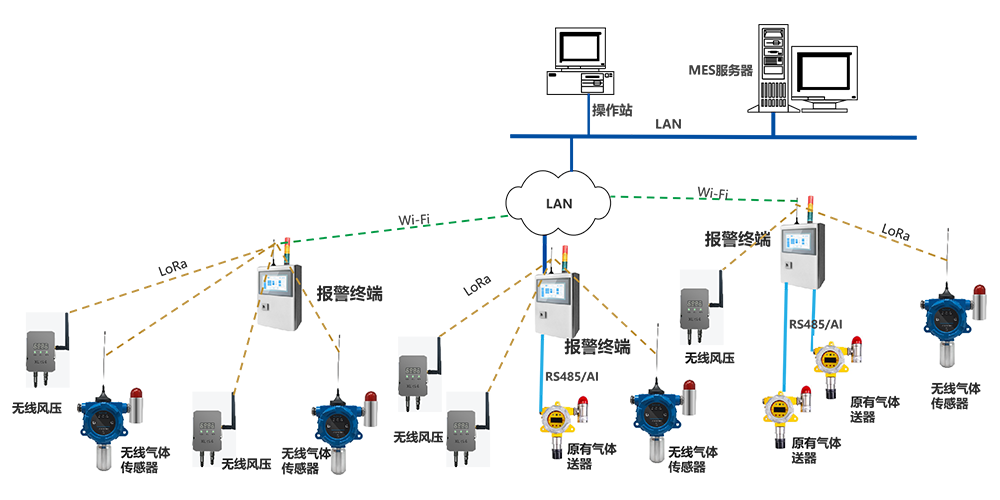

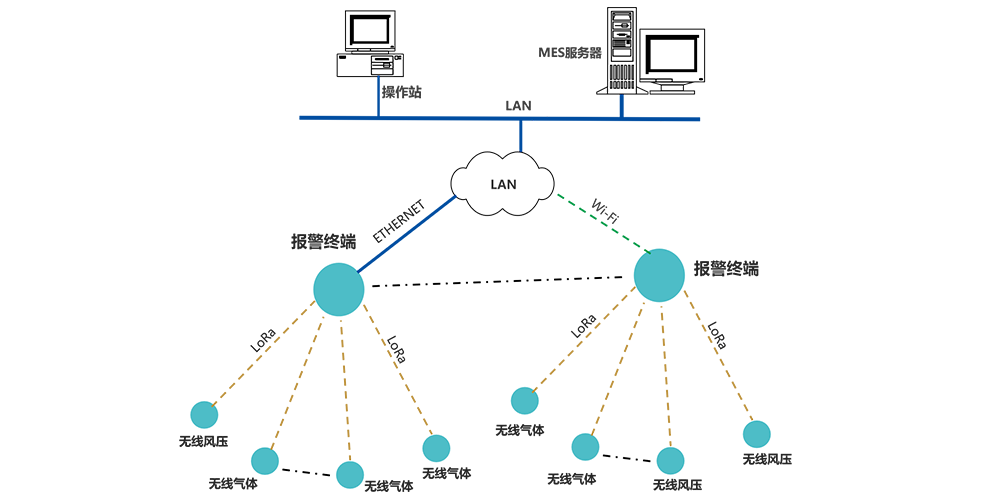

系統方案示意圖
-
無線傳感器，可以自由安裝。
-
報警終端XL97的安裝點，根據現場情況自由選擇。
-
無線傳輸距離，在工廠車間環境，300至1000米。
-
XL97報警終端可接入64個無線傳感器，理論上不受限制；有線傳感器接入數量，不受限制。
-
XL97可同時支持以太網和Wi-Fi通信方式，使用更方便靈活。

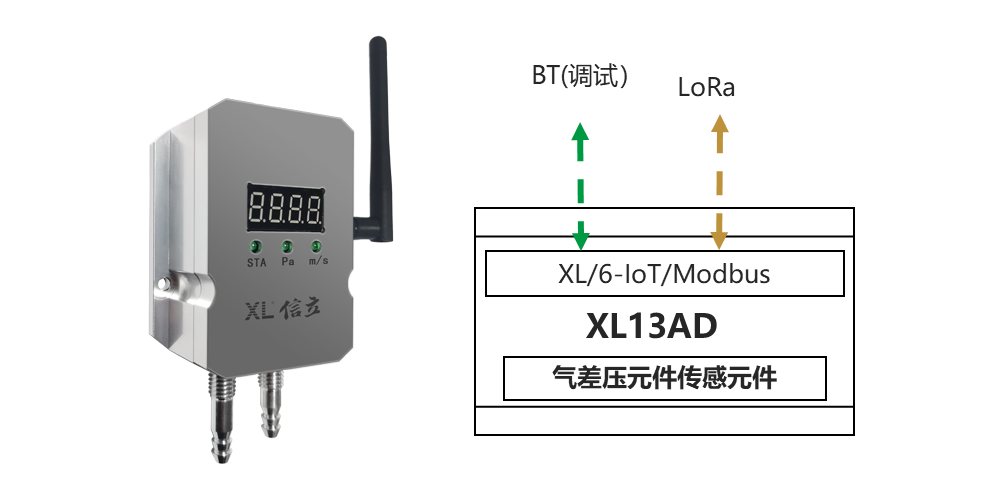

XL13AD無線風差壓傳感器
XL13AD無線風差壓傳感器，適用于室內外壓差監測，排風管、空調管內外氣壓監測，支持LoRa上傳。
-
壓差量程：0-1000Pa，可選從-1000Pa至1000Pa之間，任何量程在0-1000Pa之間的上、下限值；
-
精度：0.5%F,S.；
-
工作電壓：DC3.6-5V；功耗≤0.2W，可用電池供電；
-
配易插接頭，藍牙調試接口，安裝、調試簡單便捷。
-
LoRa無線通信方式，可按不同國家、地區規定，配置相應頻段的通訊模塊；LoRa傳輸距離比較遠，理想距離可達10Km。有遮擋環境，傳輸距離約300m至1000m；
無線風差壓傳感器應用
-
XL13AD無線風差壓傳感器，手機現場調試、配置參數，無線傳輸數據，使用更加方便；
-
在工廠、車間環境，LoRa傳輸距離在300m至1000m之間；
-
XL13無線差壓傳感器，須配套XL9系列網關，或網關終端使用；網關支持Ethernet、RS485、4G/NB上傳，MQTT、 Modbus、API、數據庫等通信協議。
應用場景：
-
SMT車間，回流焊排風管內外差壓監測；
-
潔凈車間、實（試）驗室，室內、外壓差監測；
-
農業、養殖欄、舍，室內外差壓監測；
-

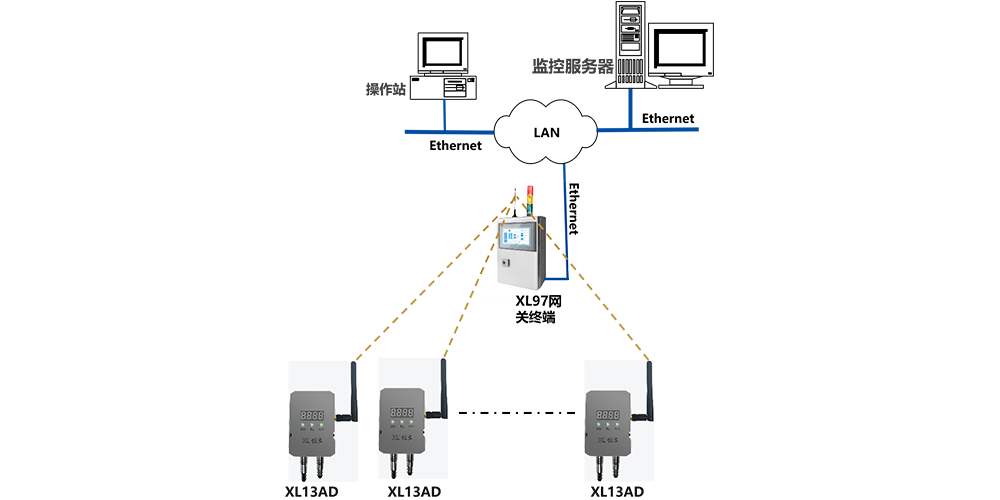

現場需要局部集中監視時，可配置XL97網關終端，讀取區域內XL13AD上傳的數據，分析處理、顯示、報警，并轉發至監控中心服務器。

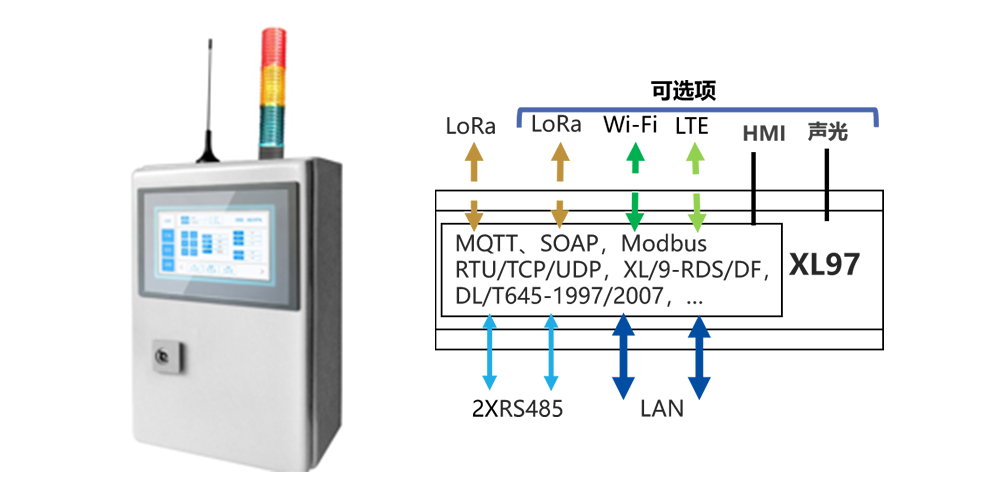

XL97報警終端
-
基于ARM Cortex-A8架構工業級處理器；Linux 操作系統；安裝My SQL數據庫，XL.Smart應用軟件；
-
可選配觸摸屏、聲光報警器。
-
配100/1000M雙以太網，Wi-Fi；
-
可配兩路LoRa無線通訊接口，無線讀取傳感、采集節點數據。
-
將數據同時接入多個軟件平臺；
-
支持XL/9-RDS Redis數據交換協議；XL/9-DB 數據庫格式協議，支持MS SQL，My SQL，ORACLE等數據庫；
-
支持物聯網協議MQTT、SOAP，以及工業、電力等等多種通信協議；
-
支持API接口；
-
支持MQTT協議；
